KOA电阻器的特性及作用

KOA电阻器的特性及作用

耐脉冲、耐浪涌电阻器

在瞬间通过较大电流的电路中使用的电流限制用电阻器、在容易被施加静电（ESD）的电路中使用的电阻器，需要使用耐脉冲和浪涌性强的电阻器。

这里所说的脉冲，是指功率大、持续时间也比较长（能量大）的过载，浪涌是指以ESD为代表的电压高、持续时间较短的过载。 耐脉冲性强的电阻器，是即使瞬间施加较大的功率，电阻体也不易损坏的电阻器。

各种电阻器耐脉冲性的差别（示意图）



抗硫化片式电阻器

硫化是在内部电极^※使用银的矩形片式电阻器（一般为厚膜片式电阻器）中发生的现象。在含硫环境中使用电阻器时，从保护膜与外部电极的缝隙之间进入的硫与电阻器内部电极的银发生反应，生成硫化银（绝缘物），导致电阻器断线的现象叫作矩形片式电阻器的硫化断线。

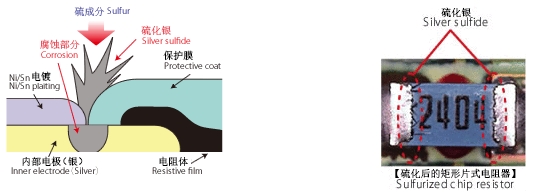

硫化机理：





除了温泉和火山附近产生的硫化气体含硫外，燃烧重油等也会产生硫。而且，机床的机油、电缆和轮胎等橡胶制品有些也添加了硫。因此，在这种环境中或产品附近使用的电子设备，可能会发生矩形片式电阻器硫化断线，近年来开发出了内部电极使用抗硫化材料的抗硫化型、使硫不易进入内部的硫化延迟型矩形片式电阻器。

“内部电极”是指电阻器中不暴露于外部的电极，其作用是建立“电阻体主体”与“外部电极”（用于对基板图案进行焊接的电极）的电连接。



高电压用电阻器

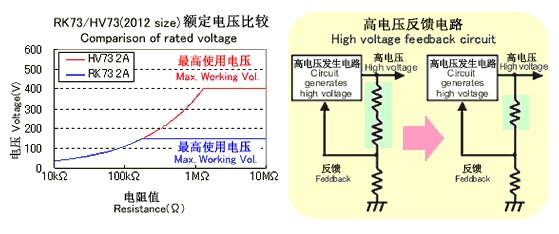

电阻器在电路中的用途之一，是通过分压来检测高电压。电阻器有确定的额定电压和最高使用电压，使用时需要控制在其范围内。因此在分压电阻的高压侧，必须串联使用多个电阻器，从而导致元件数量增多，贴装面积也随之增大。在这种情况下，通过使用最高使用电压较高的电阻器，可以减少电阻器的元件数量。

一般来说，电阻器体现出的电阻值相对于电压并不固定。高电压时的电阻值稍低。电压系数是表示高电压电阻值相对于低电压电阻值的下降率的指标。是取额定电压或元件最高电压（最高使用电压）中较小的电压，测量其10%及100%时的电阻值，以电压的百分率（%/V）或百万分率（ppm/V）来表示。
